Жатка комбайна призначена для скошування, формування рівномірного потоку хлібної маси та транспортування її до молотильного апарату. Під час роздільного прибирання жатка призначена для підбору хлібної маси з валку та подавання її до молотильного апарату. До комбайнів випускають жатки кількох типорозмірів, що вирізняються шириною захоплення.
Жатка складається з корпусу різального апарату, мотовілу, труби шнека, механізмів приводу та регулювання робочих органів. Корпус жатки утворений зварним каркасом, обшитим листовим металом, боковинами 2-задній (вітровим) принтом. На боковинах закріплені гідроциліндри и підіймання мотовілу, ділники і підтримки и мотовіл. На лівій боковині змонтовані кліногенний варіатор приводу мотовілу, механізм приводу шнека та механізм шайби, що гойдаються, привода ножа. На задній стінці вітрового щита праворуч і ліворуч розташовані гвинтові домкрати для встановлення жатки на майданчику під час монтажу. У середній частині щита є вікно для проходу хлібної маси до бітеру Проставки. До нижньої частини корпусу прикріплені корпуси, що копіюють башмаки, а до несної труби корпуси приварені кронштейни упорів і центрального шарніра.
Механізм підвіски та врівноваження жатки. Жатку з молотилкою з'єднують за допомогою проставки і похилої камери. Корпус похилої камери, приєднаний до корпусу молотилки шарнірно, гідроциліндрами може підійматися й опускатися, повертаючись навколо підшипників. Спереду до похилої камери гаками кріплять проставку. Корпус жатки підвішені до проставки у трьох точках: в центрі за допомогою сферичної шарніра і по боках за допомогою підвісок, з'єднаних із блоком пружин и механізму врівноваження через важелі. Вгорі корпус жатки додатково пов'язаний із проставкою поперечними пружинними розтяжками.
До трубчастого каркаса жатки приварені упори, що спираються на ролики, осі яких прикріплені до корпусу проставки. З правого боку жатки встановлена підвіска, довжину якої можна регулювати та вирівнювати цим корпус жатки щодо молотилки. У разі вимкнених гідроциліндрів молотилка і похила камера з проставкою утворюють жорстку систему, а корпус жатки можуть повертатися порівняно проставляння як у поздовжньому, так і в поперечному напрямках. Конструкція механізму підвіски дає змогу працювати з копіюванням рельєфу поля або без копіювання.
Конструкція механізму врівноваження автоматично забезпечує постійний тиск башмаків на ґрунт за будь-яких перекосів жатки. На важелі одночасно діють сила натягу пружин і сила важкості жатки. Розтягнення або стиснення пружин викликає поворот важелів в ту чи іншу сторону, що автоматично змінює плече кожної зі активних сил. Якщо плече для сили натягу зменшувалося, то воно одночасно збільшувалося для сили важкості жатки, і навпаки. Тому ступінь врівноваженості та сила тиску башмаків не змінюються. Регулюючи натяг пружин, можна змінити силу тиску черевиків на ґрунт.
Основні | |
---|---|
Виробник | Warynski |
Країна виробник | Польща |
Тип техніки | Зернозбиральний комбайн |
Стан | Новий |
Тип запчастини | Аналог |

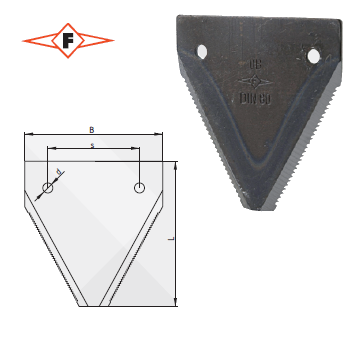

Код запчастини | 611203.1 |
- Ціна: 69 ₴
