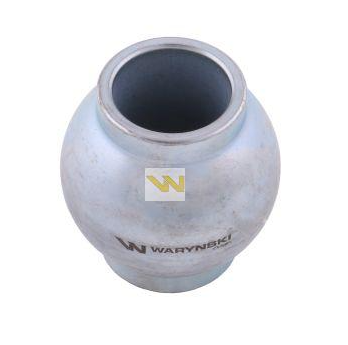

Куля навішування kat. 2 50X25X51

Куля навішування kat. 2 50X25X51

  • Готово до відправки
  • Код: W-879922

627 ₴

+380 (50) 717-11-08
  • +380 (96) 905-45-00
повернення товару протягом 14 днів за домовленістю
Куля навішування kat. 2 50X25X51
Куля навішування kat. 2 50X25X51Готово до відправки
627 ₴
+380 (50) 717-11-08
  • +380 (96) 905-45-00
Опис
Характеристики
Інформація для замовлення
Навісні робочі машини приєднуються до трактора за допомогою спеціальних пристроїв. При фронтальній, боковий або секційної навішування машин використовуються спеціальні посадкові місця на полурамах колісних тракторів або спеціальні кронштейни на рамах гусеничних тракторів.
Схема механізму задньої навіски машин показана на малюнку 1.

Механізм навішування складається з двох нижніх тяг і верхній центральної тяги, які передніми кінцями шарнірно пов'язані з остовом трактора, а задніми — з рамою навісної машини. Нижні тяги спираються на вісь, а центральна тяга — на кронштейн.
Розкосами нижні тяги, шарнірно з'єднані з підйомними важелями, а через них і з поворотним валом. Підйом і опускання навішені машини здійснюються за допомогою гідравлічного силового циліндра, шток якого через важіль пов'язаний з поворотним валом. Для усунення розгойдування механізму навішування при русі трактора з піднятою в транспортне положення машиною служать обмежувальні стяжки, які пов'язують поздовжні тяги з остовом трактора.
Нижні тяги з'єднуються з розкосами шарнірно фіксовано або огрсничеино вільно. В останньому випадку сполучні пальці встановлюються в продолгов; -ті прорізи нижніх головок розкосів. Це дозволяє нижнім тягам 10 мати невеликі вертикальні переміщення при нерухомому штоку силового циліндра, що необхідно при копіюванні знаряддям рельєфу поля.
За способом приєднання тяг до трактора розрізняють дво - і триточкові навісні пристрої.
Схема приєднання робочої машини до трактора називається триточкового, коли передні кінці нижніх тяг розставлені точки В і С (рис. 136, а). У цьому випадку машина спирається на остов трактора через механізм навіски в трьох точках (шарнірах) А, В і С.
Триточкова схема навішування відрізняється достатньою жорсткістю приєднання навісної машини до трактора. Її використовують при роботі трактора з широкозахватними машинами, забезпечуючи їх стійке положення в поперечному напрямку на горизонтальній площині. Повороти агрегату з неподнятыми машинами в цьому випадку не допускаються, так як можуть призводити до поломок.

Рис. 1. Схеми наладки навісного механізму: а — трьохточкова; б — двоточкова; А, В, С і Д — шарніри приєднання механізму навішування до остова трактора; 1 — вісь; 2 — силовий циліндр; 3 — шток; 4 — важіль; 5 — поворотний вал; 6 — підйомні важелі; 7 — верхня тяга; 8 — приєднувальний кронштейн робочої машини; 9 — рама машини; 10 — нижні тяги; 11 — обмежувальні стяжки; 12 — раскос; 13 — приєднувальний кронштейн трактора
Схему навішування називають двоточкового, якщо передні кінці нижніх тяг з'єднані разом в шарнірі Д (рис. 1, б) і машина спирається на остов трактора в двох точках А я Д.
Двоточкова схема навішування на відміну від триточкового допускає поперечні переміщення навісної машини відносно трактора. Така схема навішування забезпечує вільний рух агрегату без выглубления робочих органів не тільки по прямій, але і з невеликим закругленню. Крім того, двоточкова схема навішування дозволяє трохи зрушувати вправо шарнір Д, а отже, і навешенную машину, що вельми важливо для орного агрегату з гусеничним трактором.
Двоточкову схему навішування застосовують при навішуванні на трактор плугів, склопідйомників і інших подібних машин з великим заглибленням у грунт робочих органів.
У механізмі навішування регулюють центральну тягу і положення шарніра А її приєднання до остова трактора, а також розкоси і їх з'єднання з нижніми тягами. Правильне розташування машини в горизонтальній площині в робочому положенні в поздовжньому напрямку забезпечують зміною довжини центральної тяги, у поперечному напрямку — зміною довжини розкосів.
Основні
ВиробникWarynski
Країна виробникПольща
  • Ціна: 627 ₴
