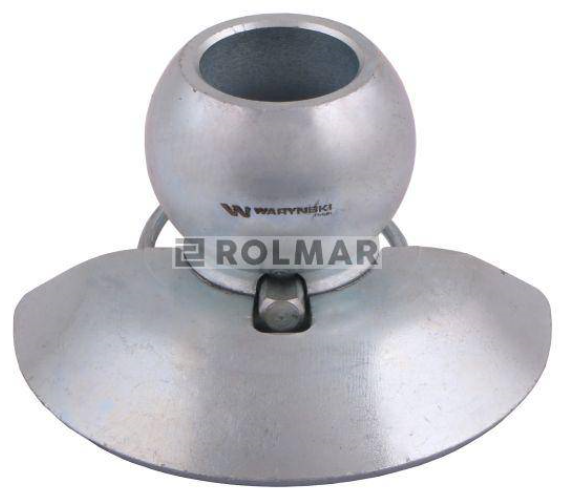

Куля навішування kat.3-3 64x37

Куля навішування kat.3-3 64x37

  • Немає в наявності
  • Код: W-879833

1 739 ₴

+380 (50) 717-11-08
  • +380 (96) 905-45-00
повернення товару протягом 14 днів за домовленістю
Куля навішування kat.3-3 64x37
Куля навішування kat.3-3 64x37Немає в наявності
1 739 ₴
+380 (50) 717-11-08
  • +380 (96) 905-45-00
Опис
Характеристики
Інформація для замовлення
Навісні робочі машини приєднуються до трактора за допомогою спеціальних пристроїв. Під час фронтальної, бічної або секційної навіски машин використовуються спеціальні посадкові місця на піврамах колісних тракторів або спеціальні кронштейни на рамах гусеничних тракторів.
Схема механізму задньої навіски машин показана на малюнку 1.

Механізм навішування складається з двох нижніх тяг і верхньої центральної тяги, які передніми кінцями шарнірно пов'язані з остовим трактором, а задні — з рамою навісної машини. Нижні тяги спираються на вісь, а центральна тяга — на кронштейн.
Розкосами нижні тяги шарнірно з'єднані з підіймальними важелями, а через них і з поворотним валом. Підйом і опускання навішеної машини здійснюються за допомогою гідравлічного силового циліндра, шток якого через важіль пов'язаний із поворотним валом. Для усунення розгойдування механізму навішування під час руху трактора з піднятою в транспортне положення машиною слугують обмежувальні стяжки, які зв'язують поздовжні тяги з остовим трактором.
Нижні тяги з'єднуються з розкосами шарнірно фіксовано або огрусно вільно. В останньому випадку з'єднувальні пальці встановлюються в довга; -ті прорізи нижніх головок розкосів. Це дає змогу нижнім тягам 10 мати невеликі вертикальні переміщення за нерухомого штоку силового циліндра, що необхідно під час копіювання інструментам рельєфу поля.
За способом приєднання тяг до трактора розрізняють дво- та триточкові навісні пристрої.
Схема приєднання робочої машини до трактора називається триточковою, коли передні кінці нижніх тяг розставлені в точки В і С (мал. 136, а). У цьому разі машина спирається на остів трактора через механізм навішування в трьох точках (шарнірах) А, В і С.
Триточкова схема навішування вирізняється достатньою жорсткістю приєднання навісної машини до трактора. Її використовують під час роботи трактора із широкозахопними машинами, забезпечуючи їхнє стійке положення в поперечному напрямку на горизонтальній площині. Повороти агрегату з непіднятими машинами в цьому разі не допускаються, оскільки можуть призводити до зламання.

Рис. 1. Схеми налагодження навісного механізму: а — триточкова; б — двоточкова; А, В, С і Д — шарніри приєднання механізму навішування до оступу трактора; 1 — ось; 2 — силовий циліндр; 3 — шток; 4 — важіль; 5 — поворотний вал; 6 — підіймальні важелі; 7 — верхня тяга; 8 — приєднувальний кронштейн робочої машини; 9 — рама машини; 10 — нижні тяги; 11 — обмежувальні стяжки; 12 — розкос; 13 — приєднувальний кронштейн трактора
Схему навіски називають двоточковим, якщо передні кінці нижніх тяг з'єднані разом у шарнірі Д (мал. 1, б) і машина спирається на остів трактора у двох точках А я Д.
Двоточкова схема навішування, на відміну від триточкової, допускає поперечні переміщення навісної машини щодо трактора. Така схема навішування забезпечує вільний рух агрегату без виглиблення робочих органів не тільки по прямій, але й по невеликих заокругленнях. Крім того, двоточкова схема навішування дає змогу дещо зрушувати вправо шарнір Д, а отже, і навішену машину, що дуже важливо для пахнутиго агрегату з гусеничним трактором.
Двоточкову схему навіски застосовують під час навішування на трактор півбулів, склопідіймачів та інших подібних машин із великим заглибленням у ґрунт робочих органів.
У механізмі навіски регулюють центральну тягу та положення шарніра А її приєднання до оступу трактора, а також розкоси та їх з'єднання з нижніми тягами. Правильне розташування машини в горизонтальній площині в робочому положенні в поздовжньому напрямку забезпечують зміною довжини центральної тяги, у поперечному напрямку — зміною довжини розкосів.
Основні
ВиробникWarynski
Країна виробникПольща
  • Ціна: 1 739 ₴
